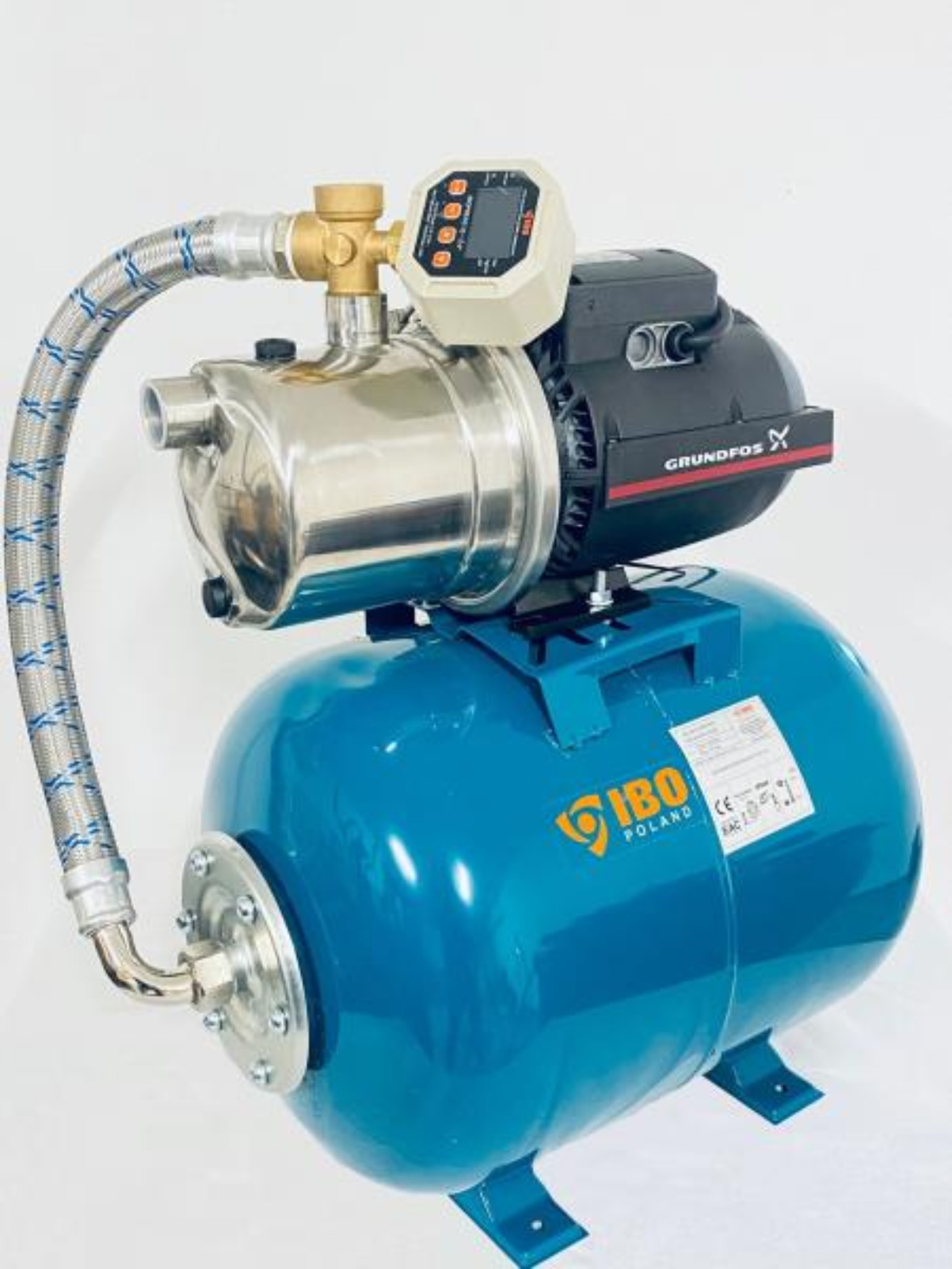

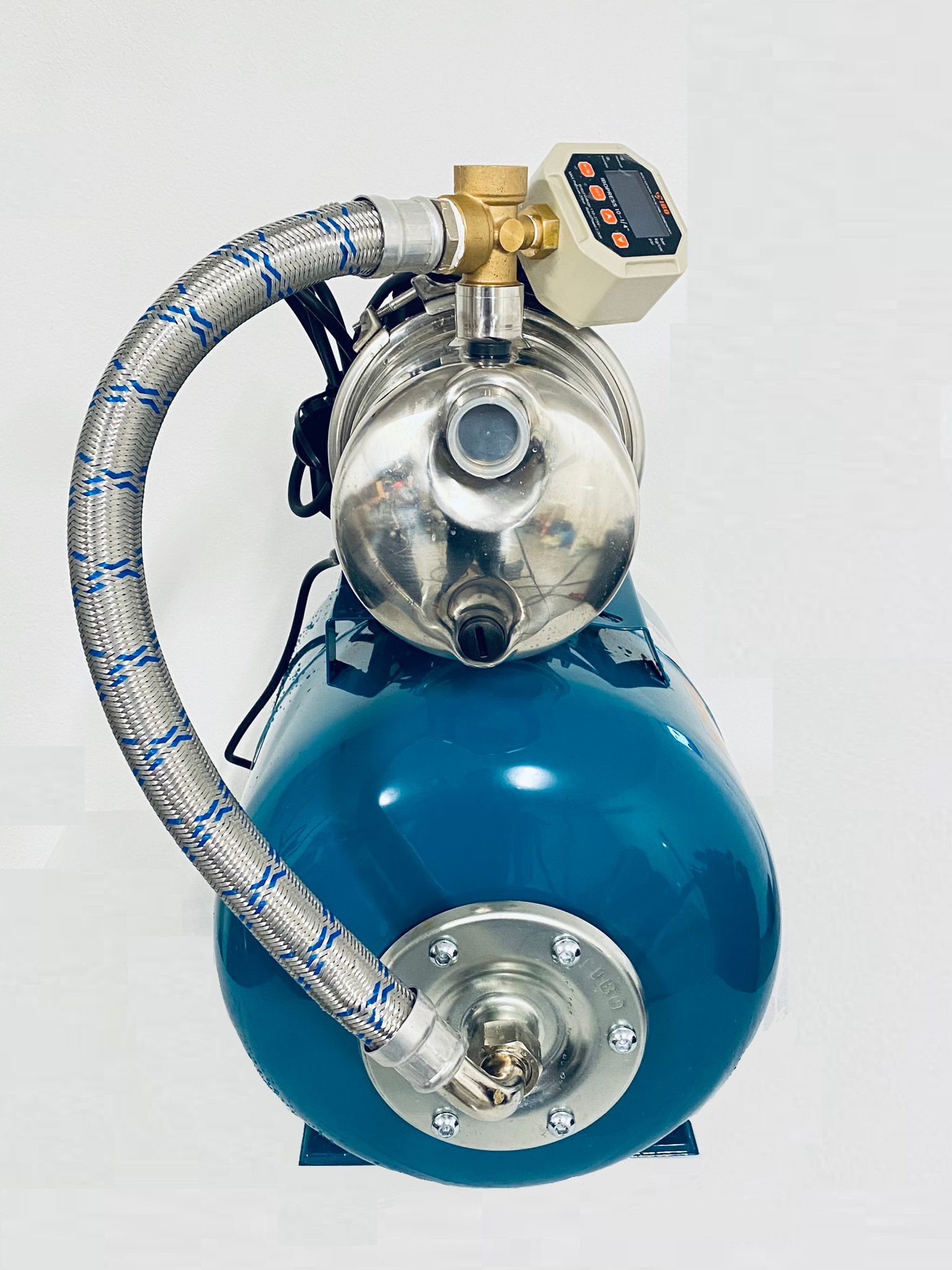

Hauswasserwerk Grundfos JP 5-48 elektronischem Druckschalter Trockenlaufschutz

Hauswasserwerk JP 5-48-S mit elektronischem Druckschalter und im Druckschalter integriertem Trockenlaufschutz

Produktbezeichnung: JP 5-48 S-BBVP

Produktnummer: 99458769

EAN-Nummer: 5713829460119

Technische Daten:

• Nennförderstrom: 5 m³/h

• Maximale Förderhöhe : 48.3 m

• Nettogewicht 13 kg

Elektrische Daten:

• Leistungsaufnahme P1 1490 W

• P2 1.014 kW

• Netzfrequenz 50 Hz

• Bemessungsspannung 1 x 230 V

• Bemessungsstrom 6.6 A

• Anlaufstrom 27.9 A

• Schutzart (gemäß IEC 34-5) IP44

Werkstoffe:

• Pumpengehäuse Nichtrostender Stahl

• Pumpengehäuse EN 1.4301

• Pumpengehäuse AISI 304

• Laufrad Verbundwerkstoff

Installation:

• Umgebungstemperatur 0 .. 40 °C

• Max. Betriebsdruck 6 bar

• Maximal zulässiger Vordruck 1 bar

• Anschluss Saugstutzen G1

• Anschluss Druckstutzen G1

Fördermedium:

• Medientemperaturbereich 0 .. 40 °C

Art des Kabelsteckers:

• Kabel 1,5 m SCHUKO

Druckkessel

Der Druckkessel zur Verwendung in sanitären Kalt-/Warmwasser-Anlagen, passend für nahezu alle Hauswasserwerke sowie Gartenpumpen. Dieser Druckkessel wird Ihnen inkl. EPDM Membran geliefert. Der Kessel ist auf einen Maximaldruck von 8 bar ausgelegt und wird in stehender liegender (horizontaler) Ausführung mit Aufnahmeplatte für ein Hauswasserwerk geliefert.

• Für fast alle gängigen Gartenpumpen geeignet

• Der Membrankessel hat einen 1 Zoll Anschluß. Zusätzlich verfügt der Druckkessel über ein integriertes Ventil, um den Gegendruck für die Membran zu kontrollieren bzw. zu regulieren.

Vordruck im Membrankessel:

Der Vordruck sollte ca. 0,1-0,2 bar unter dem Einschaltdruck der Pumpe liegen und muss in regelmäßigen Abständen überpüft werden. Bei nicht Beachtung kann es zu Schäden an der EPDM-Membran des Druck Membrankessels kommen. Eine genauere Berechnung ergibt sich aus Pumpeneinschaltdruck x 0,9. Beispiel: Einschaltdruck am Druckschalter des Hauswasserwerkes ist auf 1,5 bar eingestellt: 1,5bar x 0,9 = 1,3-1,4 bar
Wichtig: Der Kesseldruck sollte nur aufgepumpt oder abgelassen werden, wenn der Druck am Wassersystem abgelassen wurde.

• Ethylen-Propylen-Dien-Kautschuk (EPDM)-Membran (Trinkwasser geeignet)

• EPDM-Membran ist leicht auswechselbar

• Anschluß:1 Zoll

• Max. Druck : 8 bar

Zur Auswahl stehen :


24 L IBO Druckkessel

• LxBxH = 46x31x28 cm

• Gewicht: Ca. 3,9 Kg

50 L IBO Druckkessel

• LxBxH = 56x36x39  cm

• Gewicht: Ca. 7,9 Kg

80 L IBO Druckkessel

• LxBxH: 68x48x46 cm

• Gewicht: Ca. 10,2 Kg

100 L IBO Druckkessel

• LxBxH: 68x48x76 cm

• Gewicht: Ca. 12,2 Kg

150 L IBO Druckkessel

• LxBxH: 88x54x85 cm

• Gewicht: Ca. 20,2 Kg

Farbe wird je nach Verfügbarkeit geliefert Grün/Blau

Elektronischer Druckschalter 1/4" IBO Press 10

Die Hauptaufgabe des Schalters besteht darin, den Betrieb der Pumpe zu steuern. Er ermöglicht den automatischen und exklusiven Start des Geräts und schützt es vor:

• Überlastschutz

• Trockenlauf

KEINE ELEKTRISCHE VERKABLUNG NOTWENDIG

Anzeige:

• Aktueller Druck

• Einschaltdruck

• Ausschaltdruck

• No Water ( Kein Wasser)

• Stop

• Start

Technische Daten:

• Ein- und Ausschaltdruck: 1,5- 10,0 bar

• Anschlussgewinde: 1/4 "

• Schutzklasse : IP55

• max. Nennbelastung: 20A

• Pumpen bis 2,2 kW

• Spannung: 230 V

• Schuko Stecker

4 Wege-Ventil

• 1" AG x 1" IG T-Stück Messing

• 1" IG Anschluss Druckkessel

• 1/4 " AG Anschluss Druckschalter

Vibrationsschlauch 1 AG"

• 1 x 90* Mutter AG 1"

• 1x IG 1" Mutter

• Max. : 95*C

• Max Druck.: 10 bar

Lieferumfang
1x Gartenpumpe Grundfos JP 4-48 S-BBVP
1x Druckkessel ( Auswahl )
1x Elektronsicher Druckschalter IBO PRESS
1x Vibrationsschlauch
1x 4 Wege Ventil

Hinweise:

Vor Inbetriebnahme muss die Gartenpumpe mit Wasser befüllt werden.

Set müssen vor Ort montiert werden. Aus logistischen Gründen können wir das Set zur Selbstmontage versenden

Set mit 100 L und 150 L erfolgt nur per Spedition. Bitte geben Sie eine gültige Telefonnummer ein.
