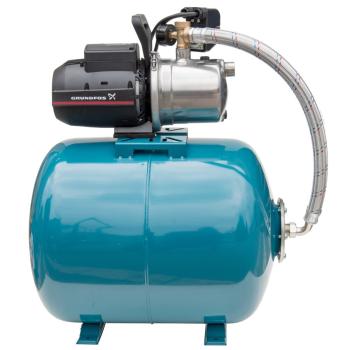

Hauswasserwerk Grundfos JP 5-48 Druckbehälter

Hauswasserwerk Grundfos JP 5-48 Druckbehälter

Produktbezeichnung: JP 5-48 S-BBVP

Produktnummer: 99458769

EAN-Nummer: 5713829460119

Technische Daten:

• Nennförderstrom: 5 m³/h
• Maximale Förderhöhe : 48.3 m
• Nettogewicht 13 kg

Elektrische Daten:

• Leistungsaufnahme P1 1490 W
• P2 1.014 kW
• Netzfrequenz 50 Hz
• Bemessungsspannung 1 x 230 V
• Bemessungsstrom 6.6 A
• Anlaufstrom 27.9 A
• Schutzart (gemäß IEC 34-5) IP44

Werkstoffe:

• Pumpengehäuse Nichtrostender Stahl
• Pumpengehäuse EN 1.4301
• Pumpengehäuse AISI 304
• Laufrad Verbundwerkstoff

Installation:

• Umgebungstemperatur 0 .. 40 °C
• Max. Betriebsdruck 6 bar
• Maximal zulässiger Vordruck 1 bar
• Anschluss Saugstutzen G1
• Anschluss Druckstutzen G1

Fördermedium:

• Medientemperaturbereich 0 .. 40 °C

Art des Kabelsteckers:

• Kabel 1,5 m SCHUKO

Art der Steuerung

• Presscontrol ohne Presscontrol
• Schalter Ein/Aus Schalter nicht vorhanden

Druckkessel
Der Druckkessel zur Verwendung in sanitären Kalt-/Warmwasser-Anlagen, passend für nahezu alle Hauswasserwerke sowie Gartenpumpen. Dieser Druckkessel wird Ihnen inkl. EPDM Membran geliefert. Der Kessel ist auf einen Maximaldruck von 8 bar ausgelegt und wird in stehender liegender (horizontaler) Ausführung mit Aufnahmeplatte für ein Hauswasserwerk geliefert.

• Für fast alle gängigen Gartenpumpen geeignet
• Der Membrankessel hat einen 1 Zoll Anschluß. Zusätzlich verfügt der Druckkessel über ein integriertes Ventil, um den Gegendruck für die Membran zu kontrollieren bzw. zu regulieren.

Vordruck im Membrankessel:

Der Vordruck sollte ca. 0,1-0,2 bar unter dem Einschaltdruck der Pumpe liegen und muss in regelmäßigen Abständen überpüft werden. Bei nicht Beachtung kann es zu Schäden an der EPDM-Membran des Druck Membrankessels kommen. Eine genauere Berechnung ergibt sich aus Pumpeneinschaltdruck x 0,9. Beispiel: Einschaltdruck am Druckschalter des Hauswasserwerkes ist auf 1,5 bar eingestellt: 1,5bar x 0,9 = 1,3-1,4 bar
Wichtig: Der Kesseldruck sollte nur aufgepumpt oder abgelassen werden, wenn der Druck am Wassersystem abgelassen wurde.

• Ethylen-Propylen-Dien-Kautschuk (EPDM)-Membran (Trinkwasser geeignet)
• EPDM-Membran ist leicht auswechselbar
• Anschluß:1 Zoll
• Max. Druck : 8 bar

Zur Auswahl stehen :

24 L IBO Druckkessel

• LxBxH = 46x31x28 cm

• Gewicht: Ca. 3,9 Kg

50 L IBO Druckkessel

• LxBxH = 56x36x39  cm

• Gewicht: Ca. 7,9 Kg

80 L IBO Druckkessel

• LxBxH: 68x48x46 cm

• Gewicht: Ca. 10,2 Kg

100 L IBO Druckkessel

• LxBxH: 68x48x76 cm

• Gewicht: Ca. 12,2 Kg

150 L IBO Druckkessel

• LxBxH: 88x54x85 cm

• Gewicht: Ca. 20,2 Kg

Farbe wird je nach Verfügbarkeit geliefert Grün/Blau

Druckschalter PM 5 - 5 bar - 230 V

Druckschalter zum automatischen Ein- und Ausschalten von Gartenpumpen. Startet und stoppt die Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Verbraucher. Sowohl Ein- als auch Ausschaltdruck sind individuell einstellbar.

• Ausschaltdruck: 1,5 - 5,0 bar
• Einschaltdruck: 1,0- 3,0 bar
• Anschlussgewinde: 1"
• Schutzklasse : IP 54
• max. Nennbelastung: 10A
• 230 V

5 Wege-Ventil

• 1" AG x 1" IG T-Stück Messing
• 1" IG Anschluss Druckkessel
• 1/4 " AG Anschluss Druckschalter
• 1/4" IG Anschluss Manometer/Entlerrungsventil

Vibrationsschlauch 1 AG"

• 1 x 90* Mutter AG 1"
• 1x IG 1" Mutter
• Max. : 95*C
• Max Druck.: 10 bar

Lieferumfang
1x Gartenpumpe Grundfos JP 5-48 S-BBVP
1x Druckkessel ( Auswahl )
1x Druckschalter PM 5
1x Vibrationsschlauch
1x 5 Wege Ventil

Hinweise:

Vor Inbetriebnahme muss die Gartenpumpe mit Wasser befüllt werden.

Das Set muss komplett montiert werden.
