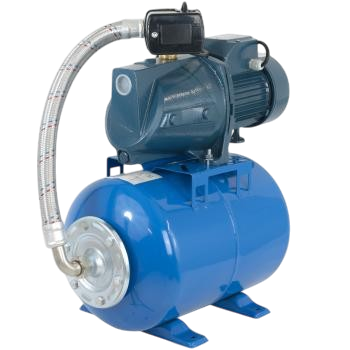

Hauswasserwerk JSW 200 IBO 1800W 6000l/h Druckbehälter Auswahl

Ein sehr vielseitiges Gerät stellt ein Hauswasserwerk dar, denn diese Pumpe besitzt einen Druckbehälter mit einer Steuerung.
Somit kann damit Wasser aus einer Zisterne oder auch Brunnen an eine bestimmte Stelle ins Haus befördert werden.
Dadurch kann zum Beispiel eine Versorgung der Toilette oder Waschmaschine mit Wasser erfolgen.

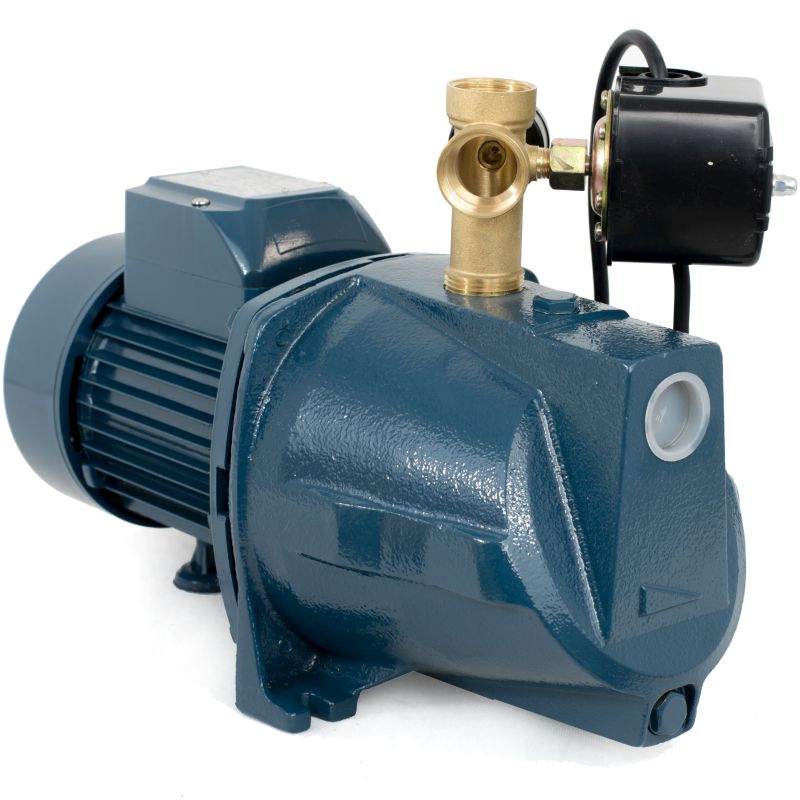

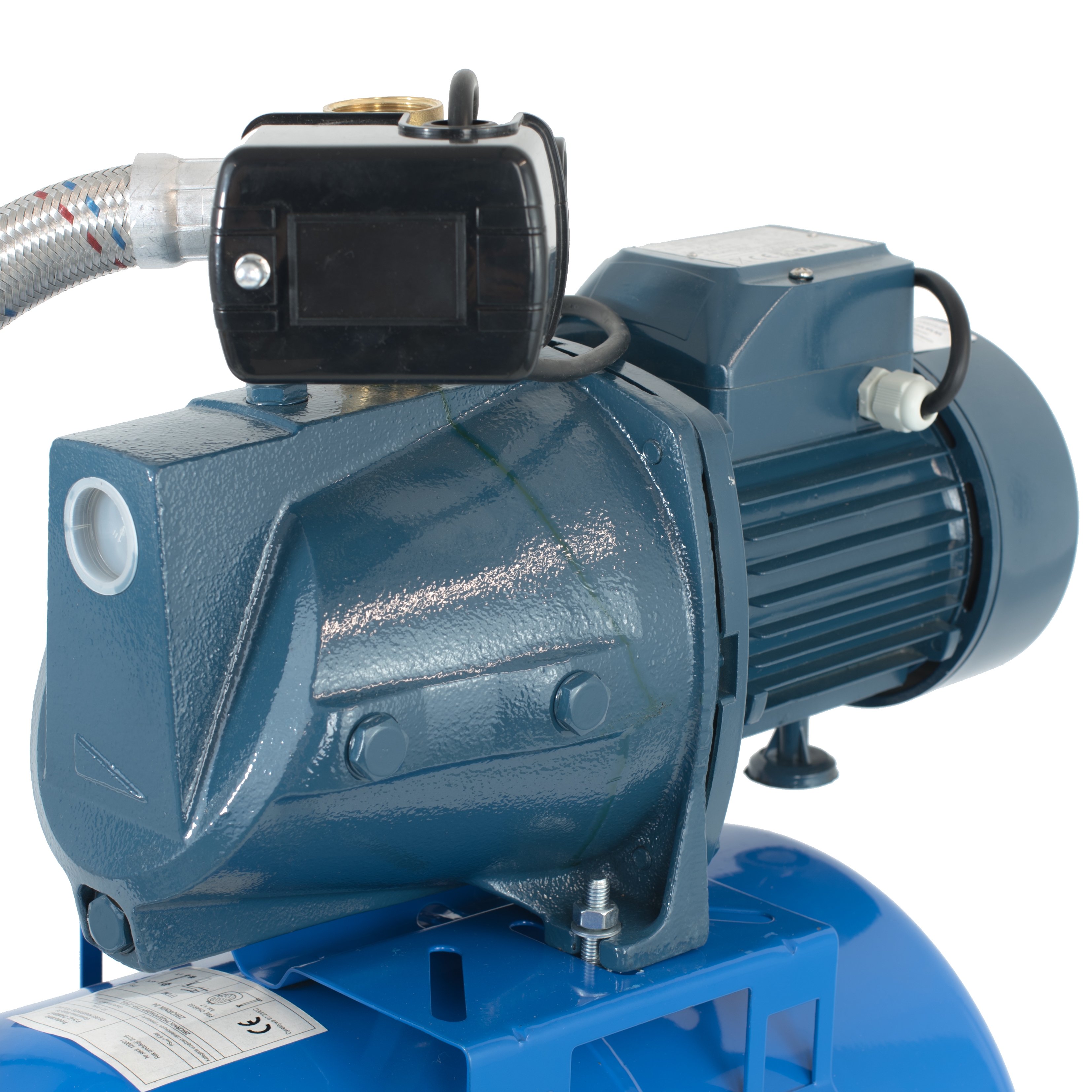

1 Gartenpumpe
Hersteller: IBO/DAMBAT
Modell: JSW 200
Technische Daten:

• Leistung: 1800 W 1,8 kW
• Spannung: 230 V
• Netzfrequenz: 50 Hz
• Nennstrom: 8,2 A

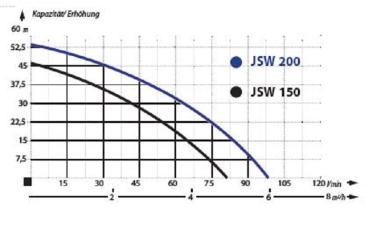

• Max Förderhöhe: 53 m
• Max. Druck: 5,3 bar
• Max. Fördermenge: 100 l/min ~ 6000 l/h
• Ansaughöhe max. 8 m
• Anschluss Saug- Druckseite 1 Zoll Innengewinde
• integrierter Motorschutzschalter
• Kabellänge: Ca. 61 cm
• Maße: (L/B/H) 52/25/22 cm
• Gewicht: ca. 17 Kg

ANWENDUNG:
Die Versorgung von Häusern, Ferienhäusern, Gärten und Schrebergärten mit
Wasser. Zusammen mit MembranDruckkesseln dienen sie den Bedürfnissen des
Ein- und Mehrfamilienbaus, der Industrie und Wässerung.

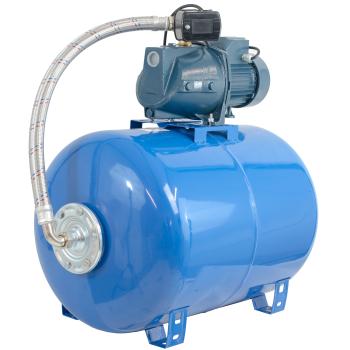

1 Druckkessel

Der Druckkessel zur Verwendung in sanitären Kalt-/Warmwasser-Anlagen, passend für nahezu alle Hauswasserwerke sowie Gartenpumpen. Dieser Druckkessel wird Ihnen inkl. EPDM Membran geliefert. Der Kessel ist auf einen Maximaldruck von 8 bar ausgelegt und wird in stehender liegender (horizontaler) Ausführung mit Aufnahmeplatte für ein Hauswasserwerk geliefert.

• Für fast alle gängigen Gartenpumpen geeignet
• Der Membrankessel hat einen 1 Zoll Anschluß. Zusätzlich verfügt der Druckkessel über ein integriertes Ventil, um den Gegendruck für die Membran zu kontrollieren bzw. zu regulieren.

Vordruck im Membrankessel:

Der Vordruck sollte ca. 0,1-0,2 bar unter dem Einschaltdruck der Pumpe liegen und muss in regelmäßigen Abständen überpüft werden. Bei nicht Beachtung kann es zu Schäden an der EPDM-Membran des Druck Membrankessels kommen. Eine genauere Berechnung ergibt sich aus Pumpeneinschaltdruck x 0,9. Beispiel: Einschaltdruck am Druckschalter des Hauswasserwerkes ist auf 1,5 bar eingestellt: 1,5bar x 0,9 = 1,3-1,4 bar
Wichtig: Der Kesseldruck sollte nur aufgepumpt oder abgelassen werden, wenn der Druck am Wassersystem abgelassen wurde.

• Ethylen-Propylen-Dien-Kautschuk (EPDM)-Membran (Trinkwasser geeignet)
• EPDM-Membran ist leicht auswechselbar
• Anschluß:1 Zoll
• Max. Druck : 8 bar

Zur Auswahl stehen :


24 L IBO Druckkessel

• LxBxH = 46x31x28 cm

• Gewicht: Ca. 3,9 Kg

50 L IBO Druckkessel

• LxBxH = 56x36x39  cm

• Gewicht: Ca. 7,9 Kg

80 L IBO Druckkessel

• LxBxH: 68x48x46 cm

• Gewicht: Ca. 10,2 Kg

100 L IBO Druckkessel

• LxBxH: 68x48x76 cm

• Gewicht: Ca. 12,2 Kg

150 L IBO Druckkessel

• LxBxH: 88x54x85 cm

• Gewicht: Ca. 20,2 Kg

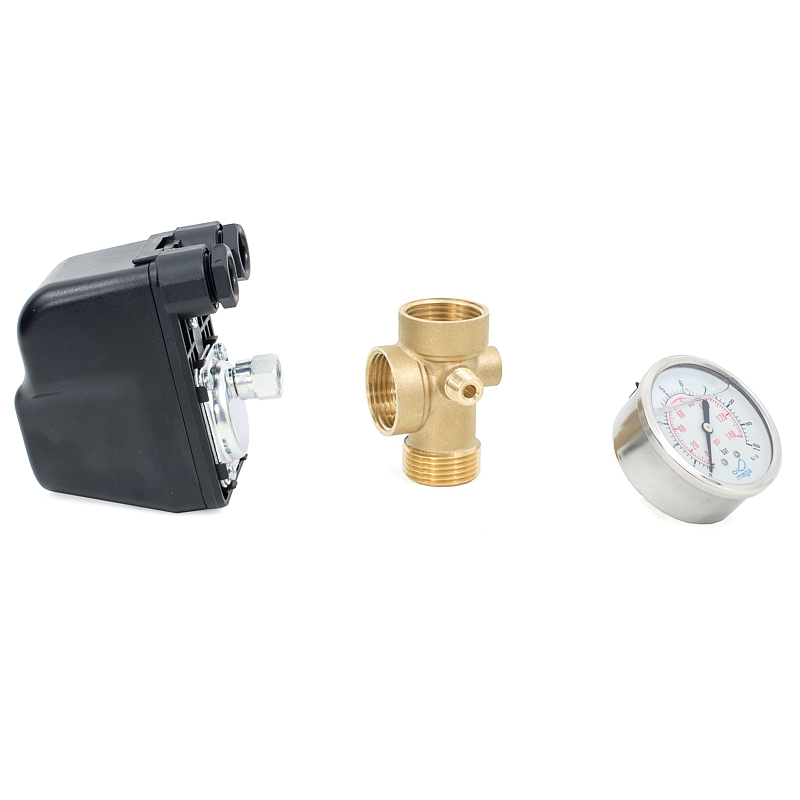

1 Druckschalter PM 5 - 5 bar - 230 V

Druckschalter zum automatischen Ein- und Ausschalten von Gartenpumpen. Startet und stoppt die Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Verbraucher. Sowohl Ein- als auch Ausschaltdruck sind individuell einstellbar.

• Ausschaltdruck: 1,5 - 5,0 bar
• Einschaltdruck: 1,0- 3,0 bar
• Anschlussgewinde: 1"
• Schutzklasse : IP 54
• max. Nennbelastung: 10A
• 230 V

1 5 Wege-Ventil

• 1" AG x 1" IG T-Stück Messing
• 1" IG Anschluss Druckkessel
• 1/4 " AG Anschluss Druckschalter
• 1/4" IG Anschluss Manometer/Entlerrungsventil

1 Vibrationsschlauch 1 AG"

• 1 x 90* Mutter AG 1"
• 1x IG 1" Mutter
• Max. : 95*C
• Max Druck.: 10 bar

Lieferumfang
1x JSW 200 Gartenpumpe
1x Druckkessel ( Auswahl )
1x Druckschalter PM 5
1x Vibrationsschlauch
