Wilo-STAR-Z 20/1 4028111 Umwälzpumpe 140mm

Diese Umwälzpumpe ist nur für Trinkwasser geeignet.

Trinkwarmwasser-Zirkulationspumpe, drehzahlkonstante Nassläuferpumpe für Rohreinbau. Blockierstromfester Motor. Pumpengehäuse aus Bronze, Laufrad aus glasfaserverstärktem Kunststoff, Keramikwelle mit kunstharzimprägnierten Kohlegleitlagern.

Beschreibung des Produktes Die Umwälzpumpen der Baureihe Star-Z sind speziell auf die Betriebsverhältnisse in Trinkwasser-Zirkulationssystemen abgestimmt. Sie sind durch Werkstoffauswahl und Konstruk tion korrosionsfest gegen alle Bestandteile im Trinkwasser. Die Pumpe (Fig. 1) besteht aus einer Hydraulik, einem Nassläu fermotor mit Klemmenkasten. In der Nassläuferpumpe sind alle rotierenden Teile vom Fördermedium umströmt, auch der Rotor des Motors. Eine dem Verschleiß unterliegende Wellenabdich tung ist nicht erforderlich. Das Fördermedium schmiert die Gleitlager und kühlt die Lager und den Rotor. Ein Motorschutz ist nicht erforderlich. Selbst der maximale Überlaststrom kann den Motor nicht schädigen. Der Motor ist blockierstromfest.



Maximaler Betriebsdruck PN	10 bar
Förderhöhe bei Qmin H Qmin	1,0 m
Fördermenge max. Qmax	1,6 m³/h
Min. Medientemperatur Tmin	2 °C
Max. Medientemperatur Tmax	65 °C
Min. Umgebungstemperatur Tmin	0 °C
Max. Umgebungstemperatur Tmax	40 °C
Max. zulässige Wassergesamthärte	3.21 mmol/l (18°dH)



Motordaten
Netzanschluss	1~230 V, 50 Hz
Nennstrom IN	0,14 A
Leistungsaufnahme P1 max	30 W
Störaussendung	EN 61000-6-3
Störfestigkeit	EN 61000-6-2
Schutzart Motor	IP44
Isolationsklasse	F
Kabelverschraubung	1 x PG11
Motorschutz	nein



Werkstoffe
Pumpengehäuse	Bronze, CC499K
Laufrad	PPE-GF30
Welle	Oxidkeramik
Lager	Kohle, kunstharzimprägniert

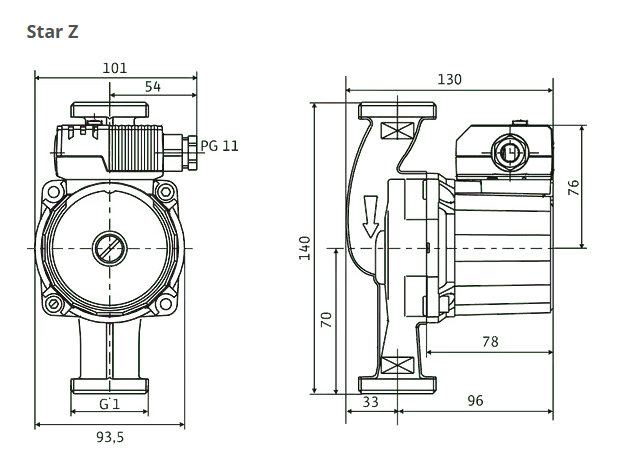

Einbaumaße
Saugseitiger Rohranschluss DNs	G 1
Druckseitiger Rohranschluss DNd	G 1
Baulänge L0	140 mm

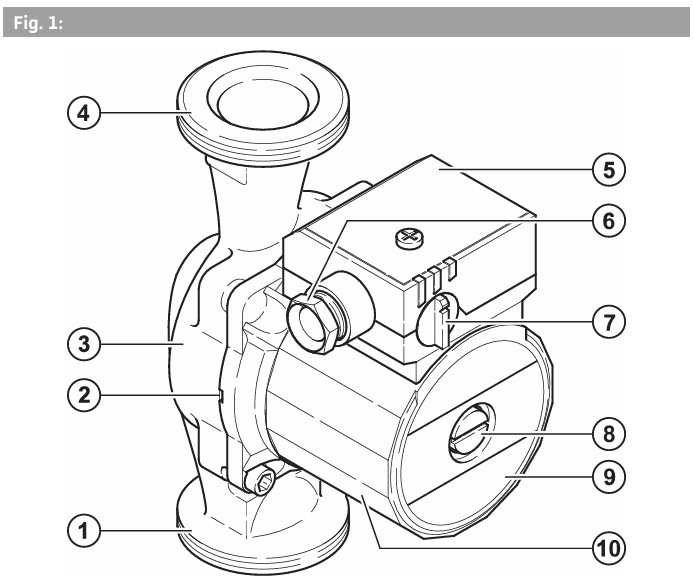

Begriffe (Fig. 1):
1. Saugstutzen
2. Kondensatablauf
3. Pumpengehäuse
4. Druckstutzen
5. Klemmenkasten
6. Kabelzuführung
7. Drehzahlschalter
8. Entlüftung
9. Typenschild
10. Motorgehäuse
