Unterwasserpumpe SQE 5-50 Konstantdruckpaket
- Produktnummer: 96524509
- EAN-Nummer: 5700396932736
CU 301, Konstantdruck-Kontrollpaket komplett - 96524509
Die SQE Pumpe wird mit einem Grundfos MSE 3 Einphasenmotor betrieben. Bei MSE 3 Motoren lässt sich die Drehzahl variabel über die Frequenzsteuerung mit CU 300 bzw. CU 301 und R 100 regeln. Dies ermöglicht die Einstellung der Pumpe auf jeden beliebigen Betriebspunkt innerhalb des Bereichs zwischen den Kennlinien für die entsprechende Höchst- und Mindestleistung.Das CU 301 ist speziell für Anwendungen vorgesehen, bei denen ein konstanter Wasserdruck benötigt wird. Auch ein Betrieb der SQE Pumpe ohne CU 300/CU 301 ist möglich, wobei allerdings auf den entsprechenden Bedienungskomfort verzichtet werden muss. Mit dem CU 300/CU 301 lassen sich alle Funktionen der SQE Pumpe steuern, Betriebsstörungen werden im Display angezeigt, über das R 100 Handbedien- und Diagnosegerät ist zudem die Überwachung der Anlage und Änderung der Werkseinstellungen möglich.
Mehrstufige 3" Unterwasserpumpe, geeignet
- zur Hauswasserversorgung
- zur Befüllung von Behältern
- zur Bewässerung
- zur Grundwasserabsenkung
- für Anwendungen im Umweltschutz.
Die Pumpe verfügt über schwimmend gelagerte Laufräder, jedes mit eigenem Wolframkarbid/Keramik-Lager.
Die Pumpe ist ausgestattet mit:
- Sanftanlauffunktion
- Trockenlaufschutz
- Schutz gegen Axialschubumkehr
- Überspannungs- (> 315 V) und Unterspannungs- schutz (<150V)
- Überlastungschutz
- Schutz gegen Überhitzung.
Die Pumpe wird von einem 1-phasigen Permanent- magnetmotor angetrieben. Der Motor zeichnet sich durch einen hohen Wirkungsgrad über einen weiten Leistungsbereich aus. Zur Vermeidung von Druckschlägen und hohem Anlaufstrom ist die Pumpe mit einem Sanftanlauf (max. 2 sec.) ausgestattet. Die Pumpe ist mit zwei Ösen für die Befestigung der (Niro) Seilsicherung versehen.
Pumpen der Baureihe SQ/E werden werksseitig mit einem austauschbaren Motorkabel ausgeliefert. Pumpen der Baureihe SQE-NE werden ohne Motorkabel geliefert. Passende Kabel (Teflon- oder Trinkwasserkabel) können Sie der aktuellen Preisliste entnehmen.
Fördermedium:
- Fördermedium: Wasser
- Maximale Medientemperatur: 35 °C
Technische Daten:
- Pumpendrehzahl, auf der die Pumpendaten beruhen: 10700 1/min
- Nennvolumenstrom: 5 m³/h
- Nennförderhöhe: 48 m
Werkstoffe:
- Pumpe: Polyamid / Edelstahl DIN W.-Nr. 1.4301
- Material für Pumpe: AISI 304
- Laufrad: Polyamid
- Motor: Edelstahl
Installation:
- Anschluss Druckstutzen: Rp 1 1/4
- Minimaler Brunnendurchmesser: 76 mm
Elektrische Daten:
- Bauart des Motors: MSE3
- Leistungsaufnahme P1: 2.05 kW
- Motorbemessungsleistung P2: 1.55 kW
- Netzfrequenz: 50 Hz
- Bemessungsspannung: 1 x 200-240 V
- Bemessungsstrom: 11.2 A
- Leistungsfaktor: 1.00
- Nenn-Drehzahl: 10700 1/min
- Einschaltart: Direkt
- Schutzart (gemäß IEC 34-5): IP68
- Wärmeklasse (IEC 85): F
- Kabellänge: 40 m
Sonstiges:
Das Konstantdruck-Paket ohne Pumpe enthält die folgenden Komponenten:
- CU 301, Druckanzeige auf der Frontseite in bar
- Membranbehälter 8l/10 bar
- Kugelventil
- Drucksensor 0-6 bar
- Manometer 10 bar, Ø63
Das CU 301 wurde entwickelt für den Einsatz mit SQE Unterwasserpumpen.
Das CU 301 ermöglicht:
- Konstantdruck-Regelung auf Basis eines Sensorsignals,
- Voreinstellung des Systemdrucks und
- Betriebsüberwachung und Alarmanzeige
Das CU 301 kommuniziert mit der Pumpe durch das Pumpenkabel, d.h. es wird kein zusätzliches Datenkabel zwischen CU 301 und der Pumpe benötigt.
Elektrische Daten:
Netzfrequenz: 50 Hz
Bemessungsspannung: 1 x 100-240 V

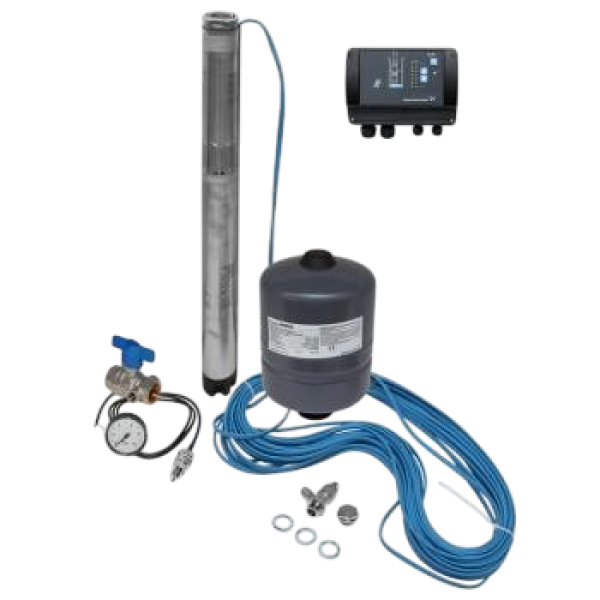

Lieferumfang:
- SQE5-50 Unterwasserpumpe mit 40m Unterwasserkabel.
- 20 Kabelbinder zur Befestigung des Unterwasserkabels an der Steigleitung
- Membrandruckbehälter 8l/ 10bar mit Drucksensor 0-6bar mit 2m Kabel
- Kugelhahn 3/4" mit Entleerung und Manometer 0-10bar
- Steuergerät CU301
